A: Ein Anschluss, eine Lampe. Der Anschluss ist nicht direkt über der Lampe

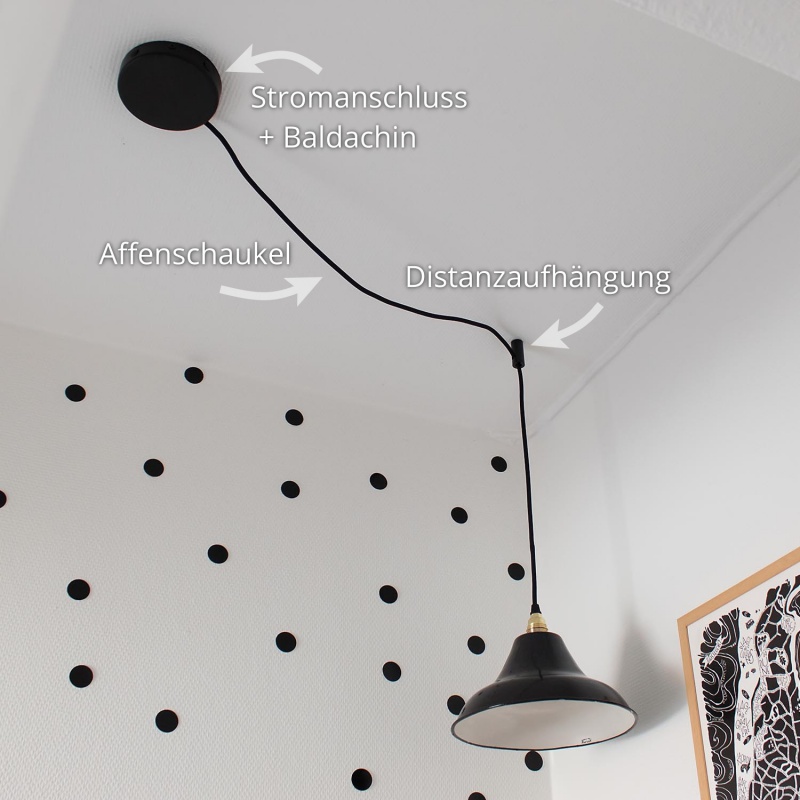

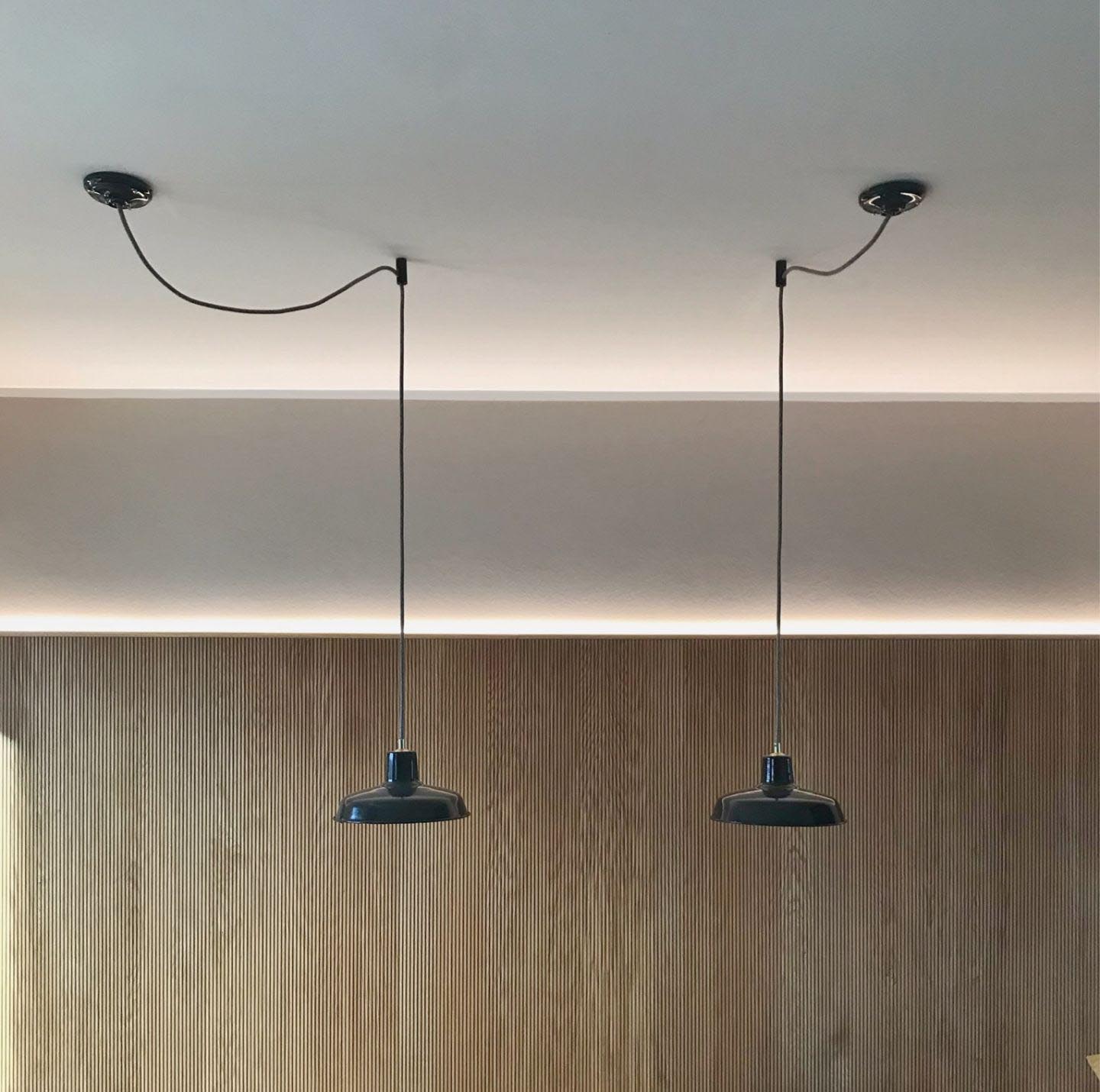

Bei allen Installationen, bei denen der Stromanschluss nicht direkt über eurer Lampe ist, heißt das Zauberwort Affenschaukel. Diese besteht aus

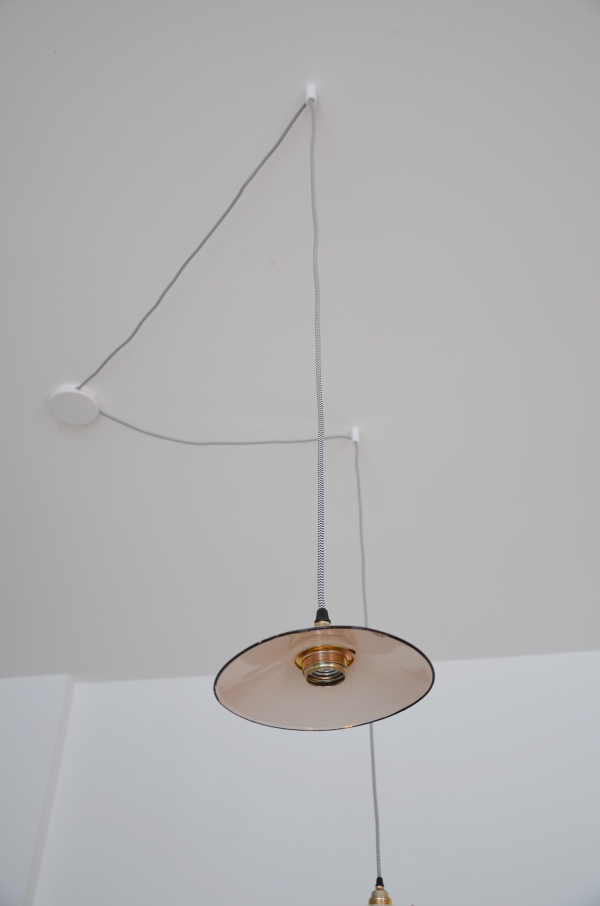

Beim Baldachin-Modell aus Hartplastik oder dem aus Porzellan kommt das Textilkabel unten aus dem Baldachin heraus und macht dadurch ganz automatisch einen kleinen Bogen, um an den gewünschten Ort zu gelangen.

Der Abzweigbaldachin eignet sich z. B. bei niedrigen Decken, denn bei diesem wird das Kabel seitlich herausgeleitet; dadurch ist die "Schaukel" strammer/flacher.

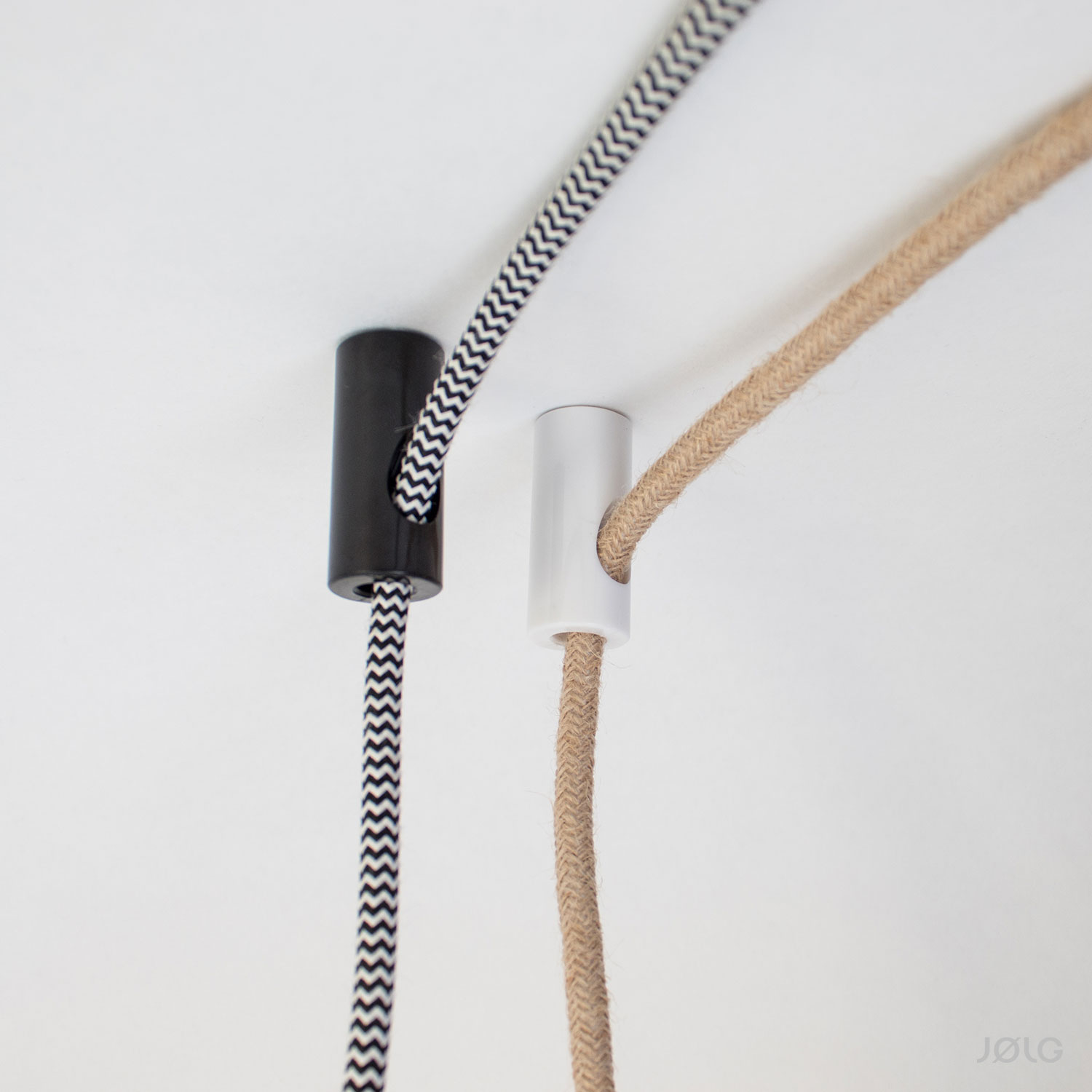

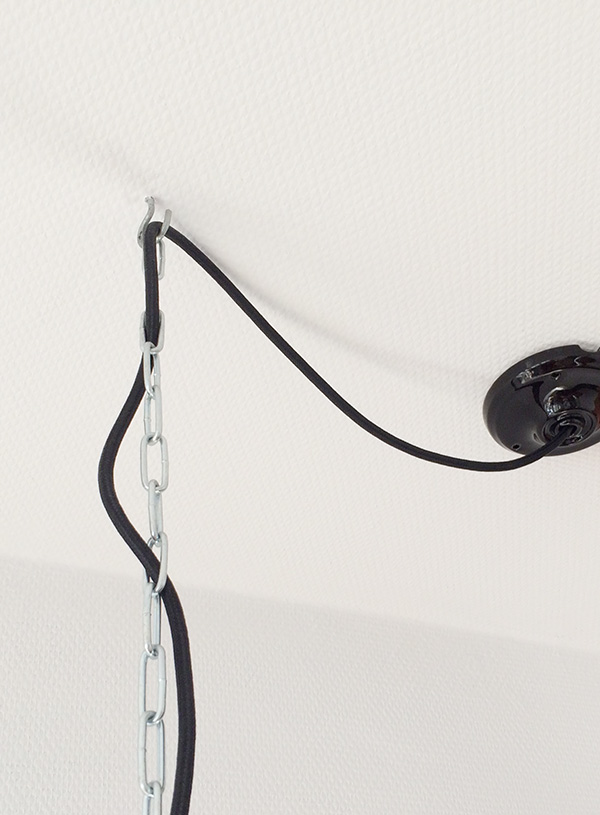

Sollte eure Lampe an einer Kette aufgehängt werden, braucht ihr an der Decke einen Schraubhaken, der in diesem Fall auch prima als Distanzaufhänger genutzt werden kann.

Bei der Bestellung eurer alten Industrielampe könnt ihr die Länge des Kabels ja immer selbst bestimmen. Rechnet bei der Länge zwischen Distanzaufhänger und Stromanschluss einfach zusätzlich 10% Kabel für die "Schaukel" ein: Also bei einer Entfernung von einem Meter zwischen Stromanschluss und eurem Wunsch-Platz für die Lampe sollten mindestens 1,10 Meter Kabel für die Affenschaukel gerechnet werden.

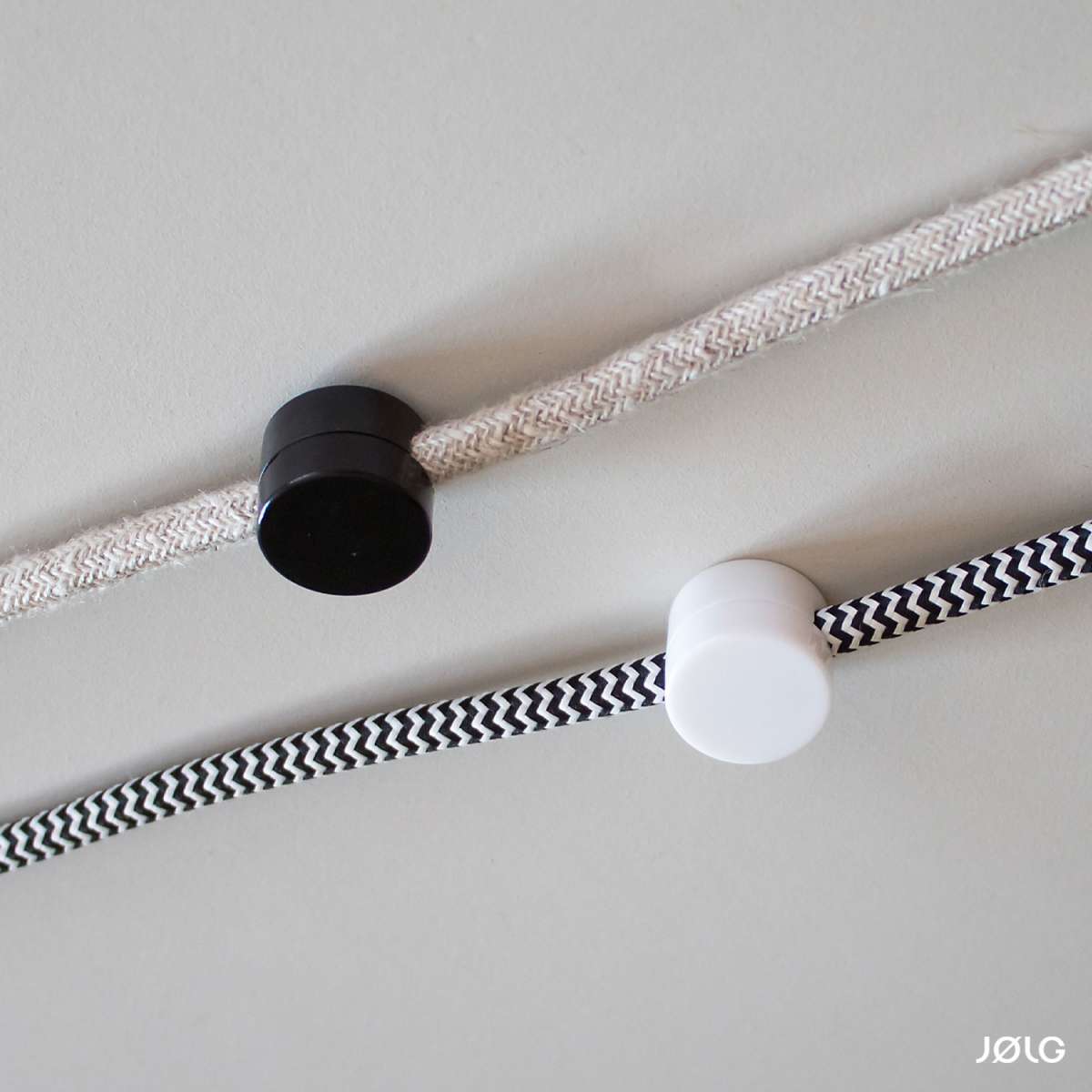

Wenn es euch nicht so gut gefällt, dass das Kabel bei der "Affenschaukel" durchhängt, könnt ihr es auf der Strecke zwischen Stromanschluss und Lampe auch mit unseren Kabelfixierungen an der Decke befestigen.

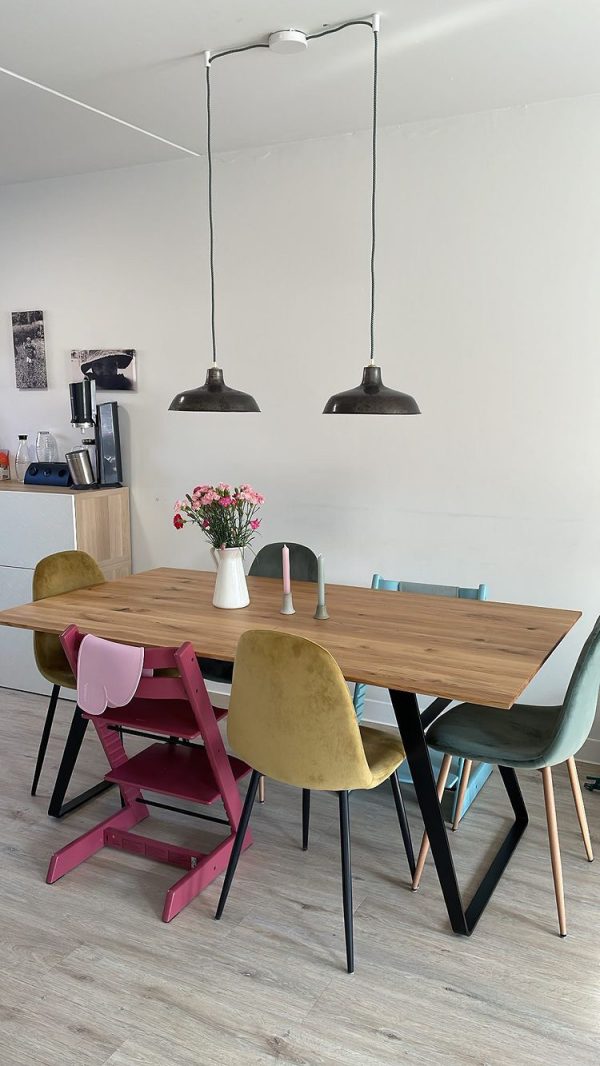

B: Ein Anschluss, zwei oder mehrere Lampen. Der Anschluss ist zwischen den Lampen oder unter einer der beiden Lampen

Ein großer massiver Holztisch als Zentrum des Zimmers und Treffpunkt für die ganze Familie ist einfach herrlich! Ab einer Länge von 1,80 Meter sollten zur besseren Ausleuchtung und für eine ausgeglichenere Optik zwei Lampen über den Tisch gehängt werden (wie ihr die passende Lampengröße für euren Tisch berechnet, lernt ihr hier).

Wenn jetzt nur ein Stromanschluss zwischen den beiden Lampen vorhanden ist, empfiehlt es sich einen Abzweigbaldachin einzusetzen: Er verdeckt den Stromanschluss und gleichzeitig kann das Textilkabel seitlich aus dem Baldachin herausgeführt werden. Weiter geht es dann mit der Affenschaukel wie oben beschrieben.

Hier kann auch ein Baldachin aus Porzellan eingesetzt werden. Also für diese Installation braucht ihr einen Abzweigbaldachin oder unseren Baldachin aus Porzellan sowie Distanzaufhänger.

So wird das Kabel "aufgeteilt":

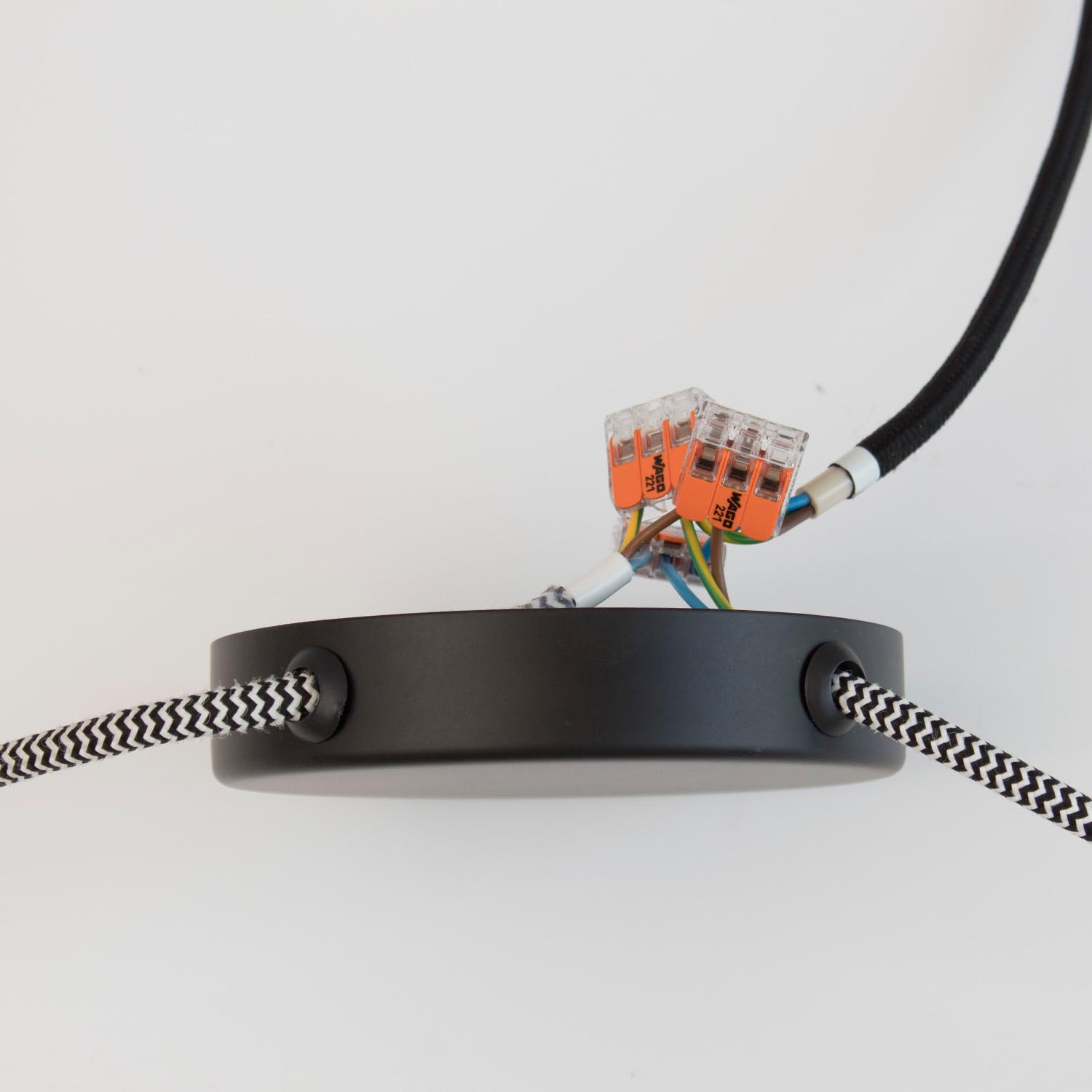

Um das Stromkabel zu splitten und mehrere Lampen an einen Stromanschluss anzuschließen, benötigt ihr ein Set WAGO-Verbindungsklemmen.

Hierbei kommen in eine Klemme alle blauen Kabeladern, in die nächste Klemme alle braunen und in die dritte alle gelb-grünen Adern.

Achtung: Es dürfen in einer Verbindungsklemme niemals Adern mit unterschiedlichen Farben sein! Bitte lasst die Installation immer von einer Elektrofachkraft durchführen.

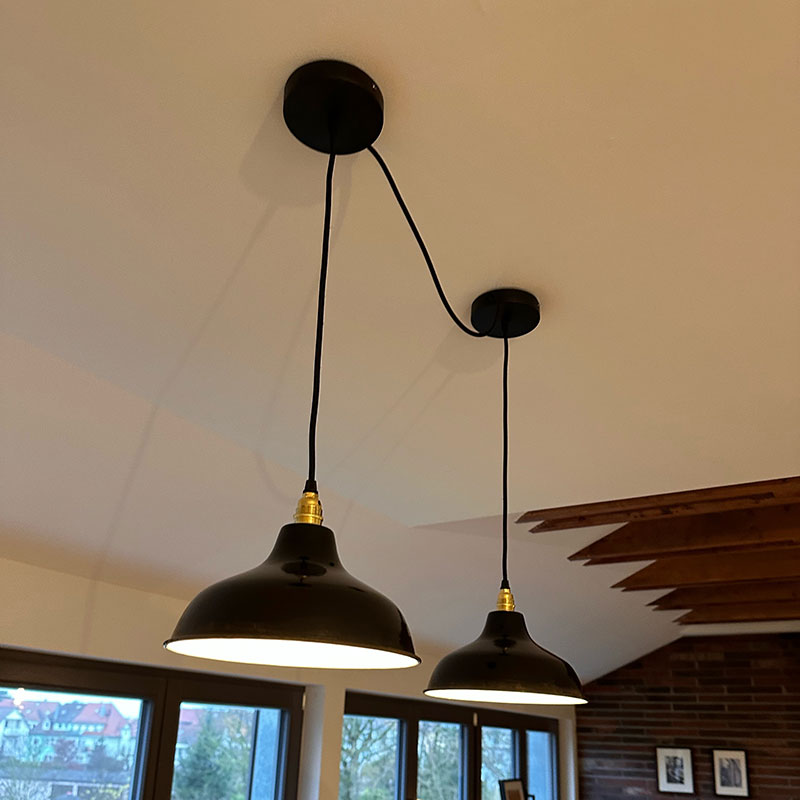

Zwei Lampen in Reihe

Auf folgendem Bild befindet sich eine Leuchte direkt unter dem Stromauslass, die zweite Leuchte etwas versetzt. In diesem Fall wurde mit zwei Metallbaldachinen gearbeitet.

Da unsere Baldachine auch seitliche Auslässe haben, ist es kein Problem das Kabel der zweiten Lampe aus dem 1. Baldachin herauszuführen.

Im Inneren des Baldachins unter dem Stromanschluss befindet sich ebenfalls wieder ein 3er Set WAGO-Klemmen.

C: Ein Anschluss, zwei oder mehrere Lampen. Der Anschluss ist NICHT zwischen den Lampen

In diesem Fall ist eine Kombination der Beispiele A und B nötig.

Ihr könnt z. B. von eurem Stromanschluss mittels Affenschaukel zu einem Abzweigbaldachin leiten. Von diesem aus können dann wiederum mit einer Affenschaukel, WAGO-Klemmen und Distanzaufhängungen die entsprechenden Hängelampen angesteuert werden.

Hier können ebenfalls unsere Kabelfixierungen zum Einsatz kommen, wenn das Kabel nicht überall durchhängen soll.

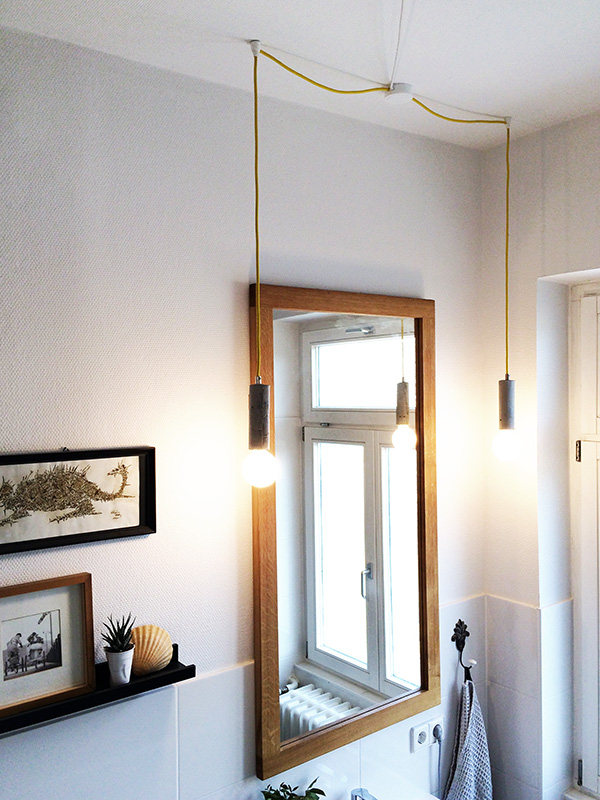

Im Beispiel führt das weiße Kabel von der Stromquelle zum Abzweigbaldachin. Von dort aus führen die gelben Kabel zur Distanzaufhängung.

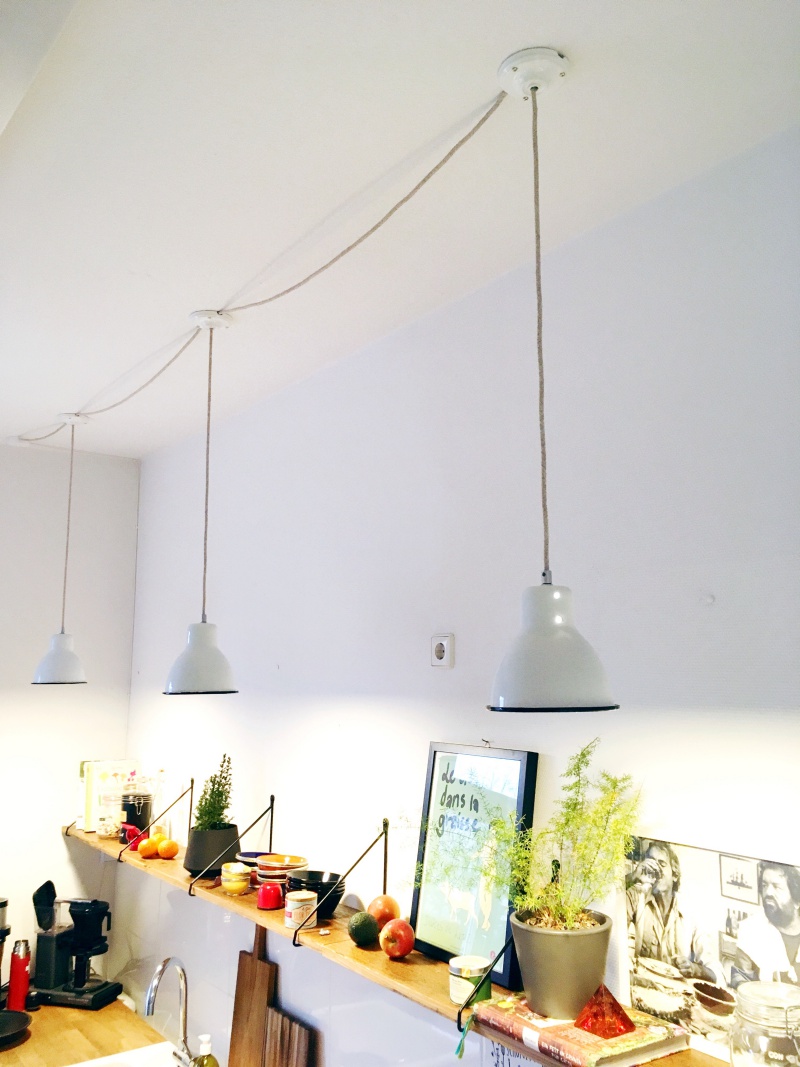

Mehrere Leuchten in einer Reihe

Hier befindet sich der Stromanschluss ganz links. Von dort wird das Kabel mit einem Abzweigbaldachin zur ersten Leuchte gelenkt. Dort wird das Kabel mit einem Set WAGO-Klemmen "aufgeteilt".

Ein Kabel geht nach unten zur Leuchte, das zweite läuft aus dem Baldachin weiter zur nächsten Lampe, usw. So hängen die Leuchten in reihe an einem Anschluss.

Euer Problem ist nicht dabei?

Natürlich gibt es viele weitere denkbare Varianten, wie ihr eure Lampen aufhängen könnt. Mit Seilzug, in Reihenschaltung, mit Stecker vom Boden ausgehend und vieles mehr. Meist ist aber mit einer Kombination aus den oben genannten Tipps fast jedes Aufhänge- und Installationsproblem lösbar.

Natürlich sind eurer Kreativität keine Grenzen gesetzt, solange die entsprechende Sicherheit gegeben ist. Bestimmt hat auch euer Elektro-Fachmann eine funktionale Lösung parat.

Diese Anleitung dient ausschließlich zum Verständis und zur Vorarbeit. Prüfung und Installation bitte nur vom Elektro-Fachmann.
